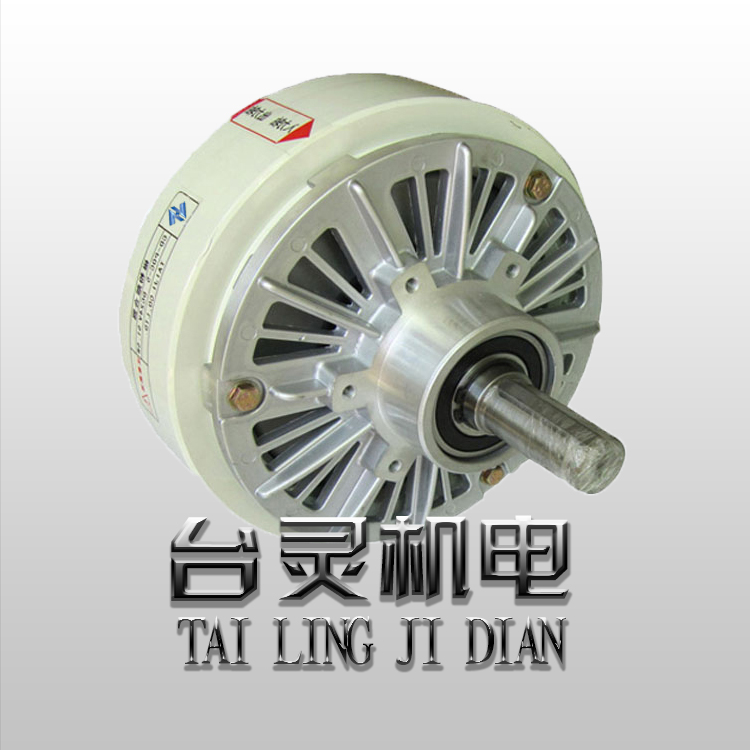

法蘭式磁粉制動器的結構，廠家解析

法蘭式磁粉制動器以柱形轉子、外殼靜止、伸出軸、自然冷卻型產品為例。嵌裝著線圈的部分為磁軛，主動轉子

和被動轉子之間用軸承隔離，在主動轉子的內外之間形成了兩個同心的圓柱形空隙，外面為空氣隙，內面為工作

隙。在工作隙中，加入導磁率高、耐熱性好的磁粉。當主動構件回轉而線圈選用的目的。

法蘭式磁粉制動器是根據電磁原理和利用磁粉傳遞轉矩的，在同滑差無關的情況下能夠傳遞一定的轉矩，磁粉制

動器具有響應速度快、結構簡單、無污染、無噪音、無沖擊振動節約能源等優點，磁粉制動器、磁粉離合器只要

改變激磁電流之大小，便可輕易地控制轉矩之大小在5%至100%的額定轉矩范圍內，激磁電流與其傳達之轉矩成

正比例線性關系。

法蘭式磁粉制動器選用不通電勵磁時，工作隙中的磁粉由于離心力作用被壓附在主動轉子的內壁上，主、從動轉

子之間沒有力的相互作用，也就沒有轉矩的傳遞，被動轉子與主動構件處于完全脫離狀態，即"離"。當勵磁線圈

通電時，沿著磁軛---主動轉子---磁粉---從動轉子---磁粉---主動轉子---磁軛產生工作磁通，在磁通的作用下，磁

粉沿磁通方向呈鏈狀連接起來，稱磁粉鏈。此時磁粉鏈與工作面之間產生摩擦力，磁粉與磁粉之間產生抗剪力，

磁粉鏈把兩個回轉體連接在一起傳遞轉矩，即"合"。磁粉鏈的接合力的大小由磁軛勵磁后的磁場強度所決定。

法蘭式磁粉制動器采用優質原材料，非磁飽和型結構和合理的磁路設計，產品體積小，轉矩大、響應時間短、線

性范圍寬、轉矩回差小，并選用優質球形合金磁粉，耐磨損，耐老化。加之精心設計的散熱結構，更使得產品熱

容量大、使用壽命長、允許在嚴酷的連續滑差狀態下長期運轉、可靠性高。成套性強：可配套手動張力控制器；

電腦型恒張力控制器；數字式智能張力控制器等電控裝置，滿足其各種用途控制需要。
