收卷自動糾偏裝置原理應用

自動糾偏裝置中間托輥控制皮帶運行方向，兩側托輥不會損傷皮帶邊緣。利用皮帶跑偏趨勢所產生的反作用力進

行校正，使其達到重新平衡。快速隨即校正，同步響應，并且不需要動力執行元件。自平衡，安裝簡單，調整便

捷，性能可靠，使用壽命長。

應用在皮帶機自動糾偏裝置，帶跑偏是皮帶機運行的普遍現象，上皮帶跑偏易造成物料散落，皮帶跑偏嚴重易使

皮帶撕裂，下皮帶跑偏易造成皮帶磨機架。使用皮帶機自動糾偏裝置就可以有效可靠地糾正因皮帶機各部安裝不

正、運轉不靈、物料沖擊力方向不順、負荷大小變化、皮帶內部斷面張力不均等各種因素造成的皮帶跑偏。

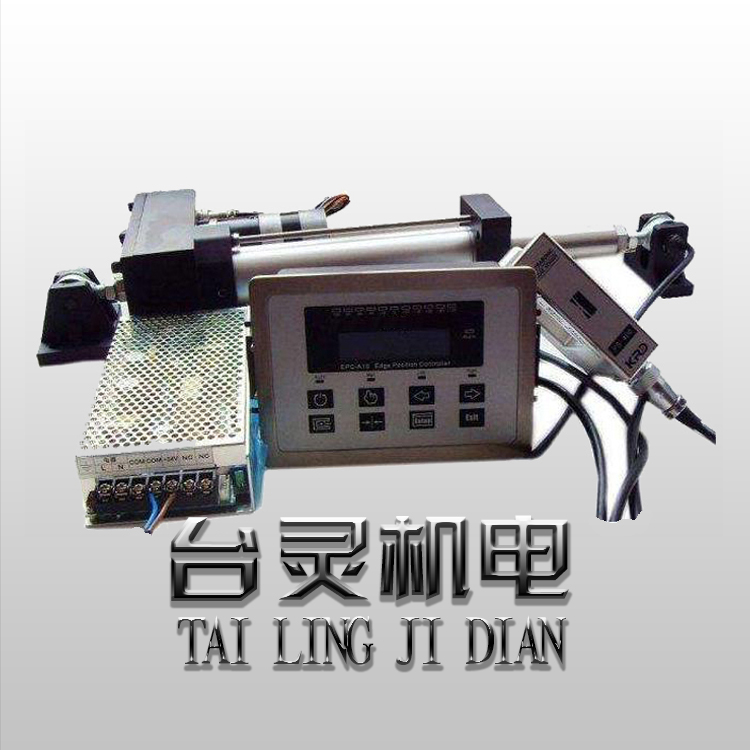

自動糾偏裝置是一個閉環的控制器、控制器、傳感器、線性導向機構構成閉環控制的基本部分，首先糾偏傳感器

探測卷材的邊緣或線條，系統自動讀出卷材的實際位置與設定位置的偏移量，并將偏移量轉換成與之成正比電信

號傳送給控制器，信號經過控制器放大、校準后，輸出至線性驅動器，線性驅動器根據信號的大小，驅動糾偏導

正機構，將卷材恢復至設定位置。

自動糾偏裝置應用于鋼鐵、瓦楞紙、紡織、印刷、標簽、貼標、造紙、塑料薄膜、建筑材料、線纜、橡膠、輪胎

等行業的工控系統。糾偏控制是指制造商所生產的卷材在噴涂、印刷、沖切、層合、分切或者其它卷材卷繞過程

中，始終要保持卷材側面整齊一致而采取的技術操作。因?yàn)榫聿倪吘壱坏]有對齊就會引起后續的工步出錯，導

致材料浪費或停工調整。
