張力控制器傳感器接線

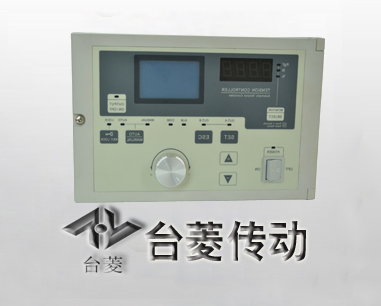

臺菱牌張力控制器是根據收料或放料卷徑的變化，人工調整離合器或制動器的勵磁電流，從而獲得一定的張力。半自動張力控制器又稱卷徑式張力控制器，控制器能自動檢測出收料或放料的卷徑，并根據設定的目標張力及測量卷徑，自動調整離合器或制動器的勵磁電流來控制卷料的張力。
全自動張力控制器能測量卷料的實際張力，并根據設定的目標張力及實測張力經PID運算后自動調整離合器或制動器的勵磁電流來控制卷料的張力。全自動張力控制器具有極高的張力控制精度，適用于對張力控制精度要求較高的場合使用。

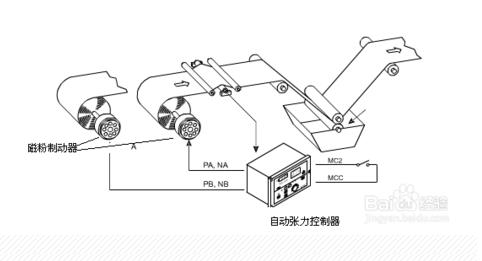

張力控制器配套張力傳感器、磁粉制動器、磁粉離合器等構成張力控制系統，適用于收卷、放卷、張力控制。

一、輸入信號線、開關量輸入與輸出端子、輸出電源等弱電線應當遠離儀器電源線、動力電源等強電線，以避免產生信號干擾等情況。

二、輸入信號、開關量輸入輸出端子、輸出電源等弱電端子一定不要接強電，否則將會燒毀整個儀器。

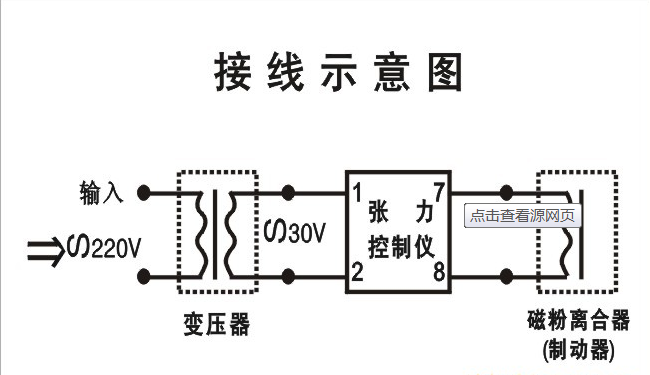

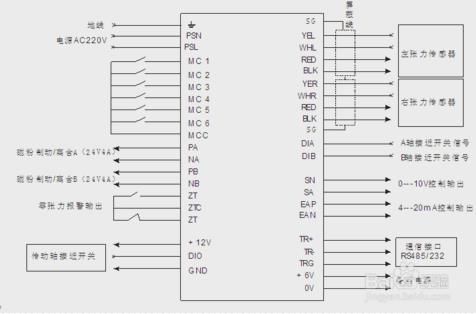

三、按正確的接線圖將張力傳感器信號接好，如果需要接雙只張力傳感器時，必須注意信號極性不能接錯，否則顯示的測量值將會不精確的。


四、如果僅接單只張力傳感器的話，未接張力信號的輸入端子必須要短接。


五、張力傳感器屏蔽線一定要接SG端子。
