磁粉離合器選型知多少

發布時間：2017-03-28 新聞來源：：臺菱傳動官網

  關于磁粉離合器選型，小編之前只是泛泛而談，并沒有很好的說明選型要注意的東西。而今天呢，臺靈機電小編將會為你分別從扭矩、轉速以及滑差功率三大方面細說磁粉離合器選型要點。
  磁粉離合器/制動器選型一般以其所需最大轉矩、轉速為依據來選定，扭矩和轉速在我們的產品說明上都有標明，而且在選型時客戶自己一般都有明確的要求，這里就不細說了。如選型遇到問題可向我司業務免費咨詢：18002922997楊小姐。
  在確保轉矩、轉速達標的情況下同時也要保證其實際工作滑差功率小于額定值，因?yàn)榛罟β蕰D(zhuǎn)化為熱量造成各部位零件溫度上升。具體計算公式如下：
  實際滑差功率P=2×3.14×M×n/60=F·V(單位：W)
  式中：M的---- 實際工作轉矩（N·m） F的---- 張力（N）

n的---- 滑差轉速（r/min） V的---- 線速度（m/s）

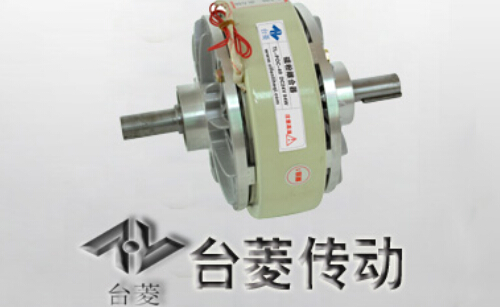

磁粉離合器選型

  （1）、在無變速機構的情況下，卷繞材料所需的最大張力與最大卷繞半徑的乘積應小于磁粉制動器的額定轉矩。此外，磁粉離合器的選擇還與其位置有關系：在滑差功率匹配的前提下，把磁粉離合器放在高速級，則可以選擇較小規格的離合器，其體積、成本也相應下降。當小規格磁粉離合器不能匹配，而需較大磁粉離合器時，應將其置于傳動機構的中部或后部，以增大工作轉矩降低滑差轉速。
  （2）、磁粉離合器在散熱條件一定時，其滑差功率是一定值，因此其實際工作轉矩與轉速可以相互補償，即滑差轉速提高時，則許用轉矩將相應下降，但最高轉速不得高于其許可轉速。
  例：TL-POC-10型磁粉離合器，其額定轉矩M=100N.m,滑差功率P=7KW
  則額定轉速n=9550*P/M=9550*7/100=668.5r/min
  若實際滑差轉速n=1500r/min(式中9550為常數系數)
  則許用轉距應為M=9550*P/n=9550*7/1500=44.6N.m
  （注：式中9550為常數系數）
  溫馨提示：選定磁粉離合器·制動器時，最好先確定需要哪種類型的磁粉離合器以及安裝方式、種類以及性能要求都有哪些。關于磁粉離合器選型如有更多疑問或相關需求都可點擊右側咨詢窗口進行咨詢。
